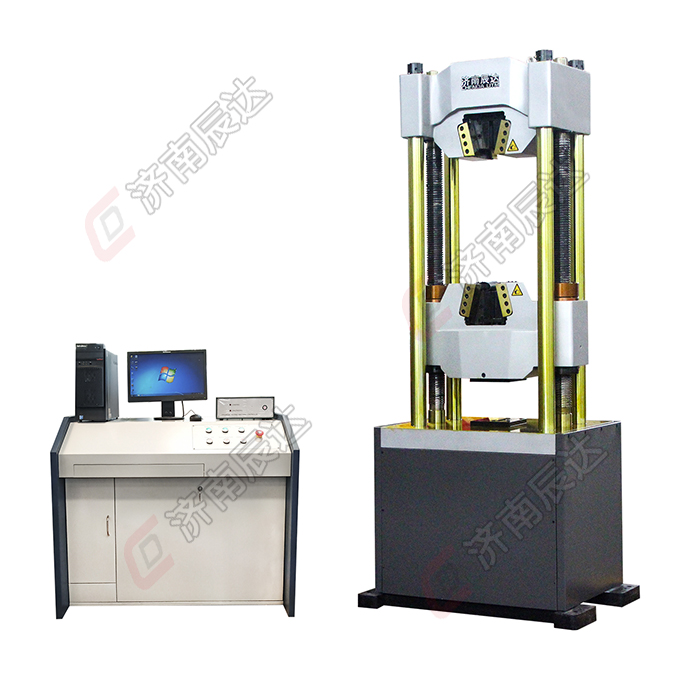

WAW-1000E萬能拉伸試驗機

產品概述：

WAW-1000E萬能拉伸試驗機采用油缸下置雙空間結構
，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作台與中橫梁之間為壓縮空間，可實現對試樣的壓縮
、彎曲、剪切等試驗
，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。

該1000kn萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲、剪切等試驗
，配備相應的夾具可用於其他類型試樣的拉伸
、壓縮、彎曲、剪切、抗折等試驗。

由控製器
、伺服閥、負荷傳感器

、位移傳感器器
、引伸計與計算機共同組成的閉環伺服控製係統
，可自動精確地控製試驗過程
，並自動測量試驗力、位移、變形等試驗參數。

試驗機可實現等速率試驗力、等速率變形
、等速率位移等試驗，並可在一次試驗中實現力、變形
、位移三段控製，各控製之間可平滑轉換。

試shi驗yan參can數shu通tong過guo計ji算suan機ji采cai集ji和he軟ruan件jian處chu理li，能neng自zi動dong控kong製zhi試shi驗yan過guo程cheng和he自zi動dong求qiu出chu試shi驗yan結jie果guo。由you計ji算suan機ji屏ping幕mu實shi時shi顯xian示shi試shi驗yan曲qu線xian和he試shi驗yan結jie果guo


，並bing可ke打da印yin試shi驗yan報bao告gao和he試shi驗yan曲qu線xian。

技術參數：

規格型號：1000kn萬能試驗機

最大負荷（kN）：1000

試驗機準確度等級：1級

試驗力示值相對誤差：±1％以內

試驗力測量範圍：1％－100％FS

變形測量範圍：1%--100%FS

變形示值相對誤差：±1％以內

應力加載速率範圍：1-100mpa/S

主油缸活塞行程(mm)：250

主油缸活塞上升速度(mm/min)：0～90

中橫梁升降速度(mm/min)：300

立柱數：2絲杠+4立柱

立柱間有效距離（mm）：590

最大拉伸空間（mm）：750

最大壓縮空間（mm）：700

圓試樣夾塊的夾持範圍（mm）：Φ15～Φ55

板試樣夾持厚度（mm）：2～40

壓板尺寸（mm）：200*200*20

主機外形尺寸（長×寬×高
，mm）：1120*730*2450

油源外形尺寸（長×寬×高
，mm）：1080*620*850

總功率（kW）：5

重量（kg）：3200
