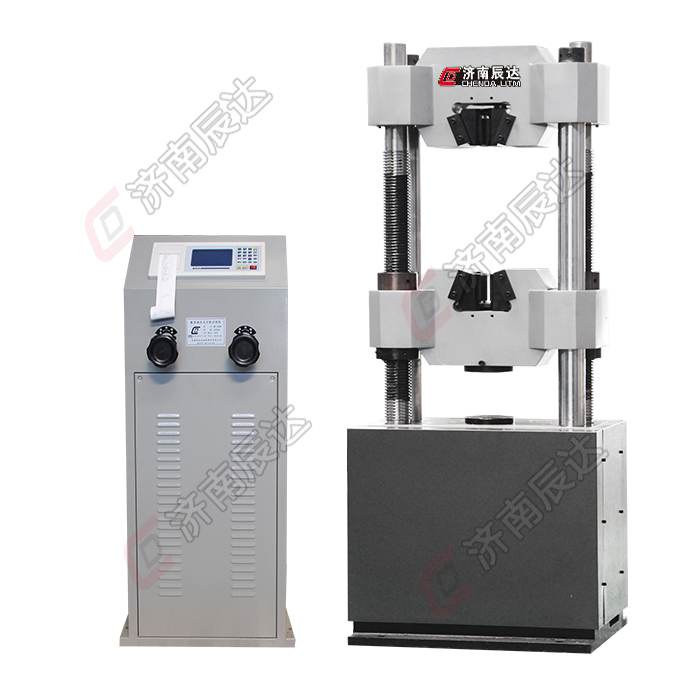

數顯式液壓萬能試驗機

一
、產品概述：

WE-600B數顯式液壓萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗，增加簡單的附件和裝置，還能對水泥
、混凝土

、橡膠及其製品進行試驗。

本液壓萬能試驗機廣泛應用於航空航天、機械製造、建材等行業的材料檢驗分析，是科研院所、大專院校
、工礦企業

、技術監督
、商檢仲裁等部門的理想測試設備。

1、主機采用油缸下置式結構，拉伸空間位於主機的上方，壓縮
、彎曲試驗空間位於主機下方下橫梁和工作台之間
，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構

、絲杠副傳動。

2、該液壓式萬能試驗機采用方便的手動閥進行開環試驗控製，驅動精密間隙密封液壓缸，完成對試樣的拉伸、壓縮、抗彎等性能試驗
，操作直接
、快速
、高效，符合國家標準要求

3
、測力機構采用傳感器測量試驗力
，通過數顯表完成試驗過程中試驗參數的設定、數據采集、處理、分析、存(cun)儲(chu)
，界(jie)麵(mian)顯(xian)示(shi)試(shi)驗(yan)力(li)的(de)大(da)小(xiao)，加(jia)荷(he)速(su)度(du)和(he)最(zui)大(da)試(shi)驗(yan)力(li)，還(hai)能(neng)夠(gou)自(zi)動(dong)求(qiu)取(qu)抗(kang)拉(la)強(qiang)度(du)，屈(qu)服(fu)特(te)性(xing)比(bi)較(jiao)明(ming)顯(xian)的(de)材(cai)料(liao)的(de)屈(qu)服(fu)強(qiang)度(du)

，計(ji)算(suan)斷(duan)後(hou)延(yan)伸(shen)率(lv)等(deng)試(shi)驗(yan)數(shu)據(ju)。

4、具有限位保護
，過流保護，負荷超載保護等。

二、主要性能技術指標

1、最大試驗力:600kN

2
、試驗力示值相對誤差:≤示值的±1%

3、試驗力測量範圍:最大試驗力的4%~100%

4

、夾緊方式:手動夾緊或液壓夾緊

5
、圓試樣夾持直徑範圍:Φ6mm～Φ40mm

6、扁試樣夾持厚度範圍:0mm-30mm

7
、扁試樣夾持寬度:80mm

8、最大拉伸試驗空間:590mm

9
、最大壓縮試驗空間:500mm

10、控製櫃外形尺寸:560mm×550mm×1200mm

11、主機外形尺寸:730mm×590mm×2200mm

12、電機功率:2kW

13

、主機質量:1600kg

14、立柱間距:450mm

15、上下壓盤尺寸:Φ140mm

16
、彎曲支棍間距:30-400mm

17
、彎曲支棍寬度:140mm

18、容許彎曲度:100mm

19、最大活塞行程:200mm

20、活塞最大移動速度:約80mm/min

21、試驗空間調整速度:約150mm/min
