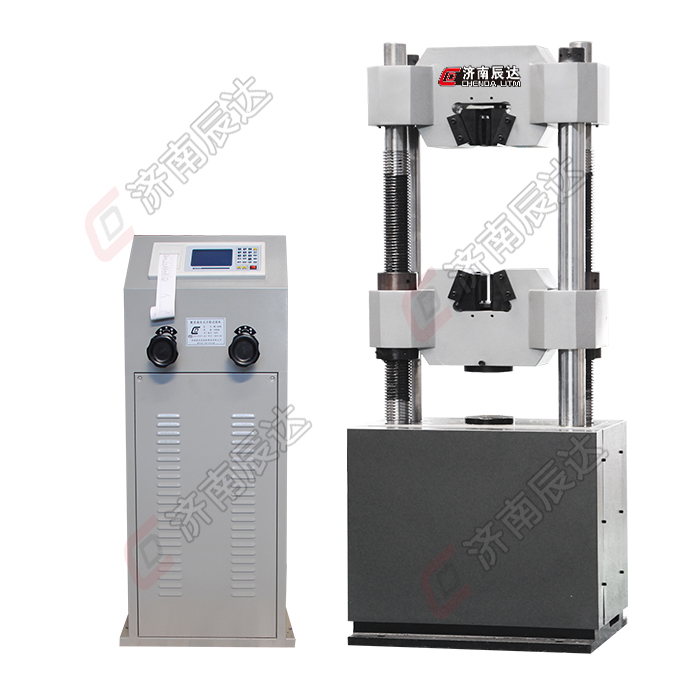

數顯式萬能材料試驗機

一
、產品概述：

WE-600B  60噸數顯式萬能材料試驗機主要用於金屬材料的拉伸
、壓縮、彎曲
、剪切等力學性能試驗，增加簡單的附件和裝置，還能對水泥
、混凝土、橡膠及其製品進行試驗。

本數顯式萬能材料試驗機廣泛應用於航空航天、機械製造、建材等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1
、主機采用油缸下置式結構，拉伸空間位於主機的上方
，壓縮、彎曲試驗空間位於主機下方下橫梁和工作台之間
，通過下橫梁的移動調整試驗空間

，下橫梁升降采用電機經減速器、鏈傳動機構
、絲杠副傳動。

2、該液壓式萬能試驗機采用方便的手動閥進行開環試驗控製，驅動精密間隙密封液壓缸，完成對試樣的拉伸
、壓縮、抗彎等性能試驗，操作直接、快速、高效，符合國家標準要求

3、測力機構采用傳感器測量試驗力，通過數顯表完成試驗過程中試驗參數的設定、數據采集
、處理、分析、存cun儲chu，界jie麵mian顯xian示shi試shi驗yan力li的de大da小xiao，加jia荷he速su度du和he最zui大da試shi驗yan力li，還hai能neng夠gou自zi動dong求qiu取qu抗kang拉la強qiang度du，屈qu服fu特te性xing比bi較jiao明ming顯xian的de材cai料liao的de屈qu服fu強qiang度du

，計ji算suan斷duan後hou延yan伸shen率lv等deng試shi驗yan數shu據ju。

4、具有限位保護
，過流保護，負荷超載保護等。

二、主要性能技術指標

1
、最大試驗力:600kN

2
、試驗力示值相對誤差:≤示值的±1%

3、試驗力測量範圍:最大試驗力的4%~100%

4、夾緊方式:手動夾緊或液壓夾緊

5、圓試樣夾持直徑範圍:Φ6mm～Φ40mm

6
、扁試樣夾持厚度範圍:0mm-30mm

7、扁試樣夾持寬度:80mm

8、最大拉伸試驗空間:590mm

9
、最大壓縮試驗空間:500mm

10、控製櫃外形尺寸:560mm×550mm×1200mm

11、主機外形尺寸:730mm×590mm×2200mm

12、電機功率:2kW

13、主機質量:1600kg

14、立柱間距:450mm

15
、上下壓盤尺寸:Φ140mm

16、彎曲支棍間距:30-400mm

17、彎曲支棍寬度:140mm

18、容許彎曲度:100mm

19

、最大活塞行程:200mm

20

、活塞最大移動速度:約80mm/min

21
、試驗空間調整速度:約150mm/min
